¿Cómo apretar el tornillo FSD para el Ooni Koda 16?Actualizado 3 months ago

Si experimentas que la llama se apaga en tu Ooni Koda 16, es importante seguir cuidadosamente los pasos descritos en este artículo (La llama en mi Ooni Koda 16 se apaga) antes de proceder con las instrucciones siguientes.

Tu horno tiene una función de seguridad incorporada conocida como FSD (Dispositivo de Supervisión de Llama). Este mecanismo apaga automáticamente el suministro de gas si el termopar no registra una temperatura suficientemente alta.

Con el tiempo, el tornillo FSD que se conecta al termopar puede aflojarse gradualmente. Este aflojamiento puede causar que las llamas se apaguen inesperadamente. Comprobar y apretar regularmente el tornillo FSD puede ayudar a garantizar el funcionamiento seguro y constante de tu horno.

Nota: Si presentas dificultades con los tornillos, aplica un pequeño sobre-apretado hasta escuchar un 'clic' distintivo. Esto desconectará eficazmente el tornillo, facilitando su extracción.

1. Posiciona tu horno cuidadosamente.
   Coloca el Ooni Koda 16 con cuidado, boca abajo sobre una superficie suave para evitar rayaduras o daños en la carcasa superior.

2. Desconecta la manguera de gas y el regulador.
   Para instrucciones sobre cómo quitar la manguera de gas de tu horno, consulta este artículo: (Insertar artículo)

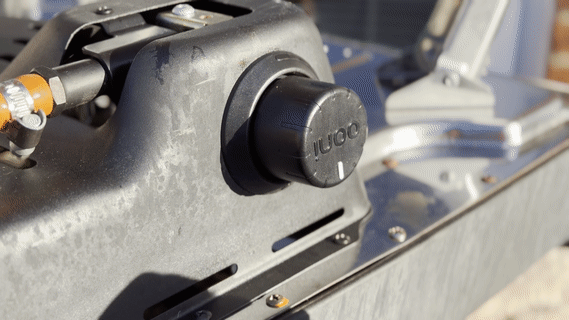

3. Quita la perilla de control.
   Retira cuidadosamente la perilla de control, tirando de ella para liberarla de la válvula.

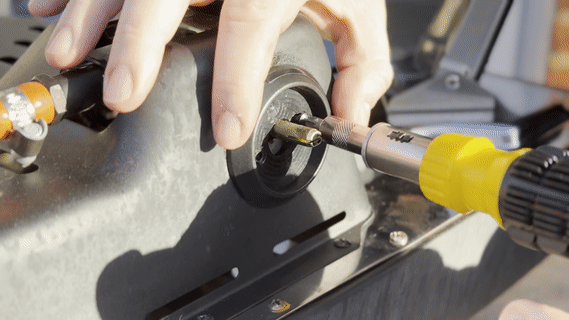

4. Quita los tornillos del collar.
   Usando un destornillador Phillips, desatornilla los tornillos del collar en sentido antihorario. Guarda los tornillos para el reensamblaje.

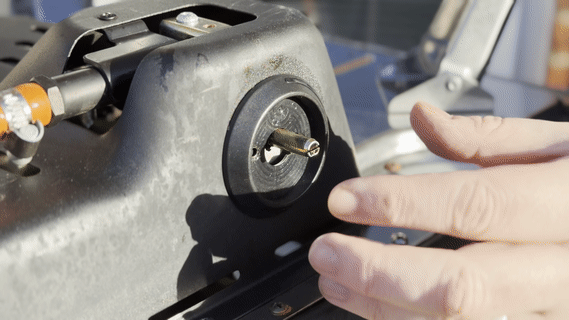

5. Quita el collar.

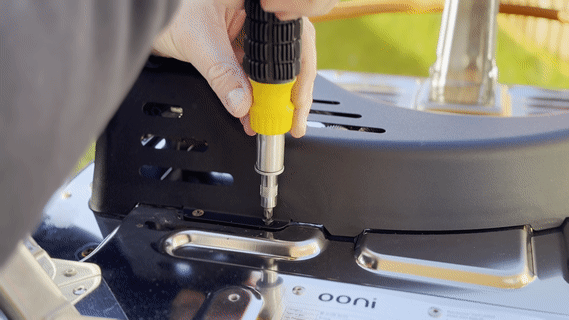

6. Quita la tapa del control.

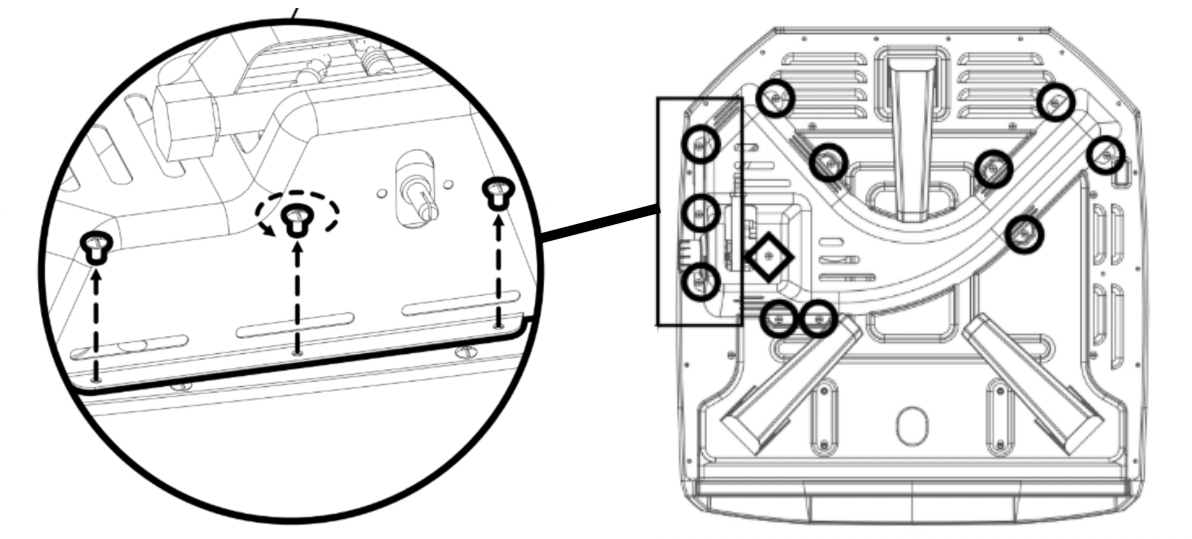

   Usando un destornillador Phillips, quita los 11 tornillos negros de 6 mm que sujetan la tapa del control. Guárdalos para el reensamblaje.

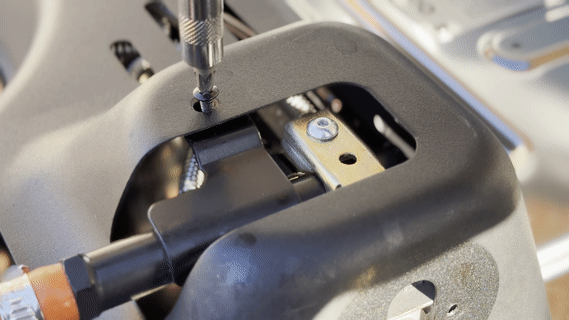

7. Quita el tornillo de fijación de la válvula.
   Usando un destornillador Phillips, quita el tornillo negro (1x 10mm) que asegura la válvula de gas a la caja de control negra. Guarda el tornillo para el reensamblaje.

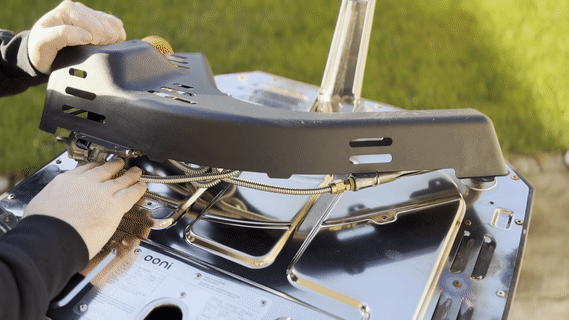

8. Quita la caja de control.
   Retira cuidadosamente la caja de control, asegurándote de maniobrarla para liberarla del terminal de gas y la válvula de vapor.

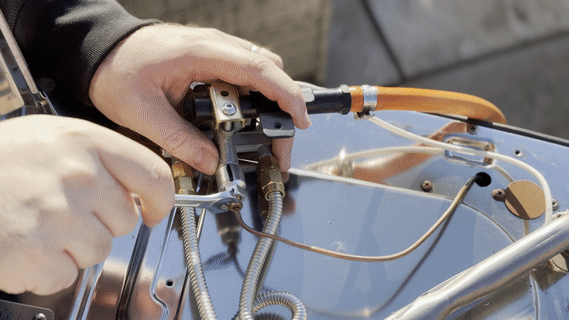

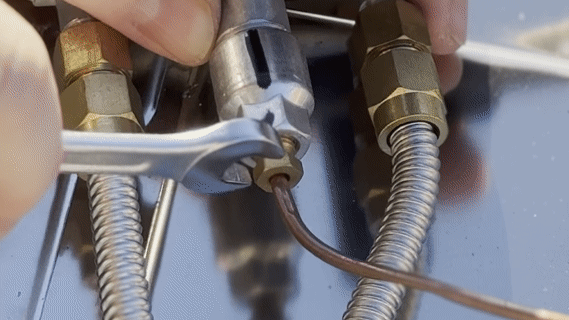

9. Aprieta el tornillo FSD.
   Localiza el tubo flexible de cobre que termina en un pequeño accesorio de latón (este es el tornillo FSD). Usando una llave de 8 mm (5/16"), afloja el accesorio de latón girando en sentido antihorario, luego vuelve a apretarlo girando en sentido horario hasta que esté seguro. No lo aprietes en exceso.

10. Reensambla la caja de control.
    Coloca la caja de control negra en su posición, asegurándote de que el terminal de gas y la válvula de vapor sean accesibles. Alinea los agujeros de los tornillos con el cuerpo del horno.

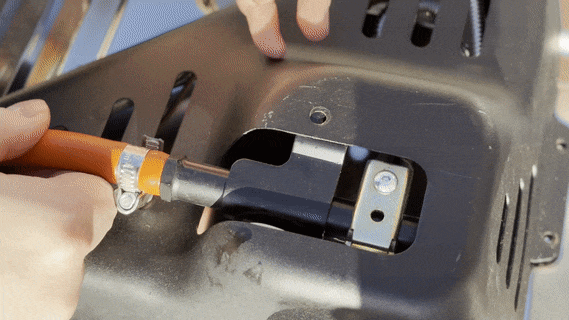

11. Re-ensambla la válvula de gas a la caja de control.
    Alinea los agujeros de los tornillos y, usando un destornillador Phillips, atornilla el tornillo de 10 mm en sentido horario hasta que esté seguro. No lo aprietes en exceso.

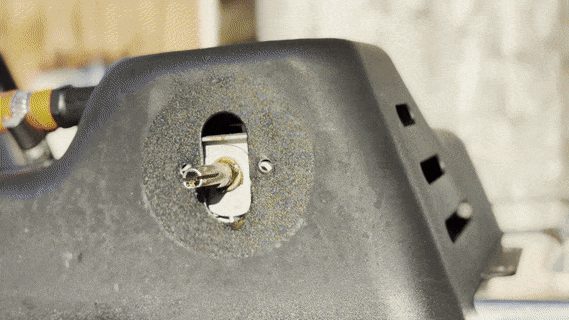

12a. Re-ensambla el collar de gas y la perilla de control.
Usando el vástago de la válvula de gas, asegura un tornillo de fijación usando un destornillador Phillips. Aprieta el tornillo solo parcialmente, dejando suficiente espacio para colocar el collar de control sobre él (como se muestra a continuación).

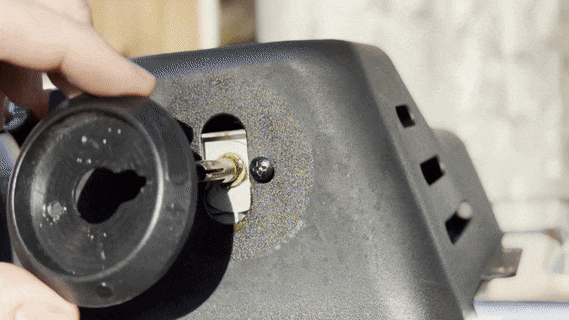

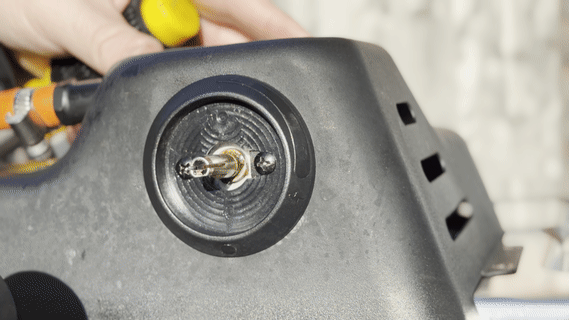

12b. Re-ensambla el collar de gas y la perilla de control.
Coloca el collar de control, luego asegura el otro tornillo de fijación. Procede a atornillar ambos tornillos completamente. No los aprietes en exceso.

12c. Re-ensambla el collar de gas y la perilla de control.
Empuja la perilla de control de nuevo sobre el vástago.

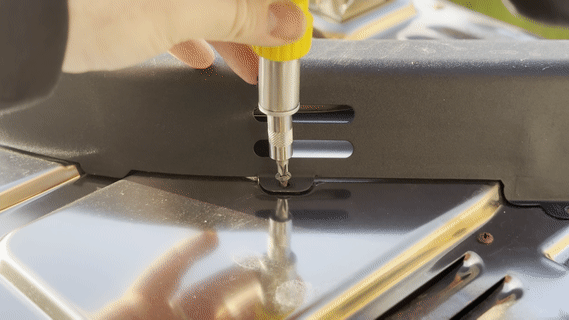

13. Reemplaza los tornillos de la caja de control.
    Usando un destornillador Phillips, atornilla los 11 tornillos de la caja de control de 6 mm en sentido horario hasta que estén seguros.


14. Vuelve a conectar la manguera de gas y el regulador.
    Para instrucciones sobre cómo conectar la manguera de gas a tu horno, consulta este artículo: ¿Cómo conectar y desconectar mi manguera de gas?

Si tu Ooni Koda 16 tiene un panel de caja de control.

1. Posiciona tu horno.
   Coloca con cuidado el Ooni Koda 16, boca abajo sobre una superficie suave para evitar rayaduras o daños en la carcasa superior.

2. Quita el panel de la caja de control.
   Usando un destornillador Phillips, quita los 6 tornillos de 6 mm y el panel. Guárdalo para el reensamblaje.


3. Aprieta el tornillo FSD.
   Usando una llave de 8 mm (5/16"), afloja el accesorio de latón girando en sentido antihorario, luego vuelve a apretarlo girando en sentido horario hasta que esté seguro. No lo aprietes en exceso.

4. Reensambla el panel de la caja de control.
   Usando un destornillador Phillips, reemplaza el panel de control asegurando los 6 tornillos de 6 mm. No aprietes en exceso.

Si los pasos anteriores no resolvieron el problema, envía una solicitud de soporte y estaremos encantados de ayudarte.
